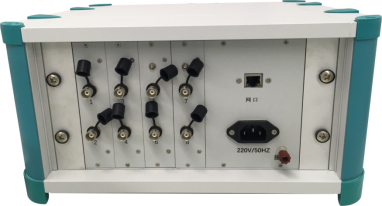

CR6261瞬態信號采集儀
這是一款專業的高速數據采集設備，主要用于測量和記錄快速變化的信號。
產品概述
CR6261瞬態信號采集儀是一款集成調理功能的專業級高速瞬態信號采集設備，專為苛刻測試環境而設計。憑借先進的技術性能和可靠性，為用戶提供精準的數據采集解決方案。
核心優勢
高速采集：最高20Msps采樣率，捕捉最細微的瞬態變化
高精度：±0.1%FS綜合精度，確保數據可靠性
智能調理：自帶信號調理功能，用戶可自定義參數
多通道：16通道同步采集，提高測試效率
大容量：每通道8M樣點緩存，滿足長時間記錄需求
技術規格
傳感器接口規格
支持傳感器類型：電壓（應變）、電荷、IEPE（ICP）組合傳感器激勵：內置激勵電源
應用領域
?? 爆炸與沖擊測試
巷道瓦斯爆炸測試
爆炸沖擊波測試
火工品威力評估
??? 結構工程
結構防護工程測試
建筑物動態響應分析
橋梁健康監測
?? 科研與實驗
材料力學性能測試
振動分析
瞬態現象研究
軟件功能特色
?? 采集參數設置
完善的參數配置界面，支持：
采樣頻率、采樣長度精確控制
多種觸發方式和觸發延時設置
靈活的數據存儲路徑管理
詳細的測試備注和文件命名
?? 通道管理
獨立的通道參數設置
支持工程量轉換和單位設定
靈敏度自定義調節
通道類型和量程智能匹配
? 智能觸發系統
六種觸發模式：
全通道觸發
手動觸發
內觸發/外觸發
上升沿觸發
下降沿觸發
?? 數據分析與處理
波形顯示：多維度波形縮放和定位功能
信號處理：
頻域分析（14種窗函數可選）
IIR/FIR數字濾波
時域信號處理算法
數據導出：
二進制格式（.dtst）
文本格式（.TXT）
圖像格式（.PNG）
Excel表格（.xlsx）
產品配置
標準配置
? 儀器主機（含防振運輸箱）
? 電源線/適配器
? 100M網線
? 產品說明書
? 程序光盤（含電子文檔）
可選配件
光口通訊模塊
直流供電系統
專用傳感器接線
安全操作指南
?? 重要提醒
開箱檢查：收到設備后請檢查外觀完整性，如有異響請立即聯系廠家
安全連接：務必先關閉設備電源再進行傳感器連接，避免熱插拔
靜電防護：連接前檢測傳感器殼體是否帶電，必要時先接地釋放靜電
定期保養：長期不使用時，每6個月應通電保養1-2小時
